一、玻璃鋼夾砂管道廠家工藝流程

1、玻璃鋼夾砂管道準備工序

（1）設備調試。首先認真檢查設備運轉及工作部位是否正常，特別要細心檢查樹脂-固化劑雙組分泵是否有堵塞現象，之間配比是否達到設計要求；要確保制襯、纏繞、修整、脫模等設備的運行穩定和工作精度；玻璃鋼管道

（2）清理模具。要求模具表面無坑凹、粉塵、雜物及其他附著物，模具要作到表面平滑，有問題及時修理、維護；

（3）纏聚酯薄膜。為方便管道脫模，在模具表面應包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面光滑潔凈。薄膜產品質量滿足GB 13950-1992的要求。

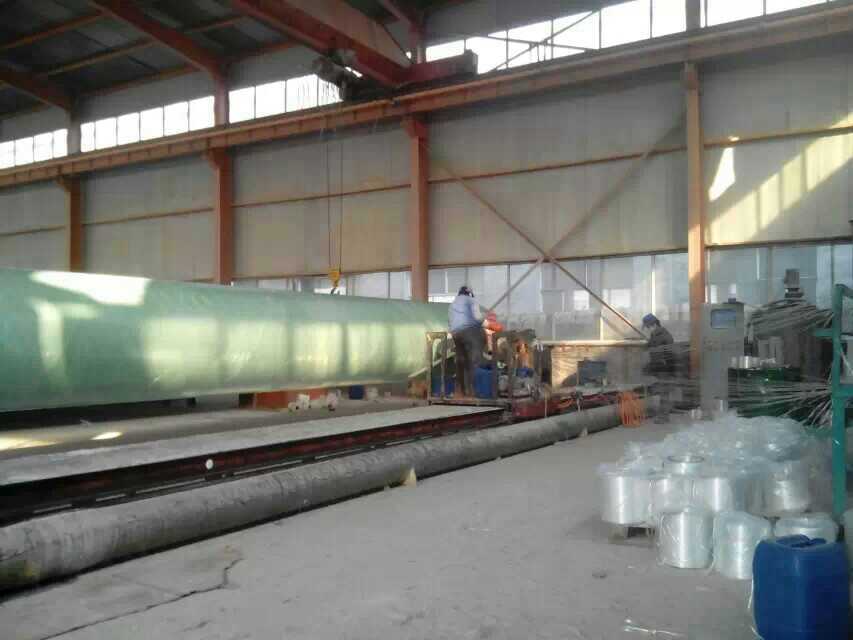

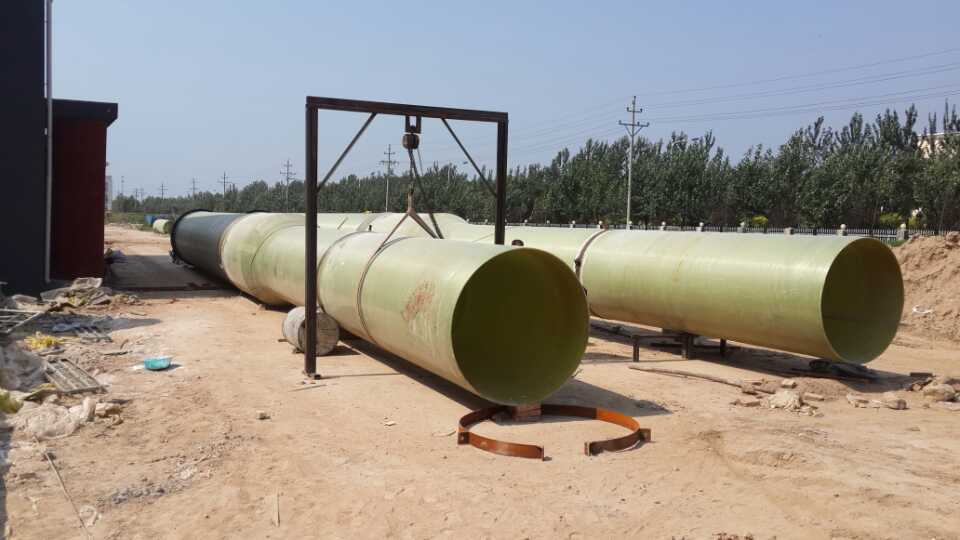

河北華盛節能設備有限公司河北華盛節能設備有限公司玻璃鋼夾砂管道生產現場：

2、玻璃鋼管道制襯工序

（1）內襯樹脂配制。按質檢部門根據當時的工作環境、溫度條件作出的樹脂配方體系進行內襯樹脂配兌，配料量要根據制造進度合理掌握。當現場情況發生變化時，質檢部門和制造部門應及時調整配方，并按新配方配制需用的樹脂；

（2）增強材料準備。按設計要求將制作內襯需用的增強材料運送到指定位置，并對一些寬幅面的增強材料先裁切加工到設計寬度；

（3）內襯層制作。按設計要求的鋪層步驟進行內襯層制作，各單層鋪設過程中應施加合理的張力，相互之間適量搭接，并用組合壓輥反復滾壓趕出氣泡以保證纖維完全浸透。并要求各增強材料層達到設計的樹脂含量要求；

（4）初步自檢。按設計要求鋪覆完各層后，要求操作工人進行初步的質量檢測：內襯是否達到設計厚度,局部是否有貧膠、掛膠現象，是否有白斑、氣泡，是否有等，若發生上述情況應及時匯報并采取處理措施；

（5）進入內襯遠紅外深度固化工序。

3、遠紅外深度固化

我廠生產制造的玻璃鋼管道都必須進行遠紅外深度固化處理，目的是：可以提高內襯層的固化度，改善管道的抗腐耐溫性能；

4、過程質量檢驗

在纏繞前再次確認內襯無氣泡、氣孔，無雜質，表面平整，樹脂含量合理，無白斑和局部固化不良等現象。必須認真檢查內襯是否合格，不合格的嚴禁上機纏繞。

5、纏繞工序

將設計好的參數輸入微機，待內襯固化后，由微機控制用無堿無捻玻璃纖維進行往復式纏繞直至纏繞層厚度。按規定厚度外敷100％樹脂含量的外保護層。纏繞層的樹脂含量一般為35％左右，其厚度取決于管道設計的強度和剛度的綜合。

6、紅外線固化

管道進入固化養護階段。在固化過程中應以適宜的轉速保持模具滾動，使其均勻固化。固化過程中應注意監控管體溫度，合理調整固化方案。

7、修整、脫模：

待管道的巴氏硬度大于30時，對管道端口進行修整。然后用液壓脫模機將管道和模具分離，并在其管道中間部分按要求作標記。

8、管道水壓試驗及擺放：

每批管道按規定進行水壓試驗，注滿水，均勻升壓至管道設計壓力的1.5倍，并保持不低于2分鐘，仔細檢查管道的表面和壓力表。試壓合格后二點支撐擺放管道。

二、玻璃鋼夾砂管道的安裝驗收

（一）玻璃鋼夾砂管道的安裝

1、為了保證安裝精度，確保管道安裝后所受應力的均勻，管件可以由專業人員按照現場尺寸進行現場制作。

由于玻璃鋼是一種復合材料，影響其耐蝕性和施工質量的因素很多。同時 ，現場施工除部分管件是預制外，大部分管件、配套工藝及連接均為現場手工糊制 ，受外界條件影響較大。進行現場預置時要注意以下幾點：

（1）如果發生流膠現象，一可能是樹脂粘度太小，可適當加入2％～3％活性二氧化硅粉；二可能是配料不均勻 ，配制樹脂液時，要充分?jǐn)嚢�；三可能是固化劑用量不�?，要適當調整固化劑用量。

（2）如果制品表面發粘，一可能是制品表面樹脂中交聯劑揮發過多，樹脂中笨乙烯揮發使比例失調，造成不固化。防止方法有避免樹脂膠凝前溫度過高；控制通風，減少揮發。二可能是空氣濕度大，水對樹脂的固化有延緩和阻聚作用。因此,選擇相對濕度較小的天氣進行施工。雨雪天氣應采取特別措施。

（3）如果制品內氣泡多，一可能是樹脂用量過多，膠液氣泡含量多，所以要嚴格控制用膠量。同時還要注意攪拌的方式，防止產生過多的氣泡。

（4）如果制品發生分層現象，則要檢查所有玻璃絲布是否脫蠟處理或者受潮，要選用“三無”玻璃絲布，在使用前要進行干燥。同時要檢查是否用膠量過不足，或者玻璃絲布鋪層未壓實。糊制時，要使用足夠的膠液，用力刮涂，使鋪層壓實，趕盡氣泡。

（5）如果發生固化不完全現象，主要是固化劑用量不足或者失效，檢查后要拆除原來糊口，重新進行糊制。

2、玻璃鋼管道的切割

在需切割處畫好切割線，包括截?cái)嗲懈罹�、與切孔相連的貫通切割線，用裝有切割鋸片的角向磨光機按畫好切割線的位置切斷管道或開孔。切口應平整，切割尺寸偏差應為±2mm，并涂上樹脂。在玻璃鋼管上開孔切割時，不得開方孔。

3、下管時，管道承口應朝來水方向。為便于管口試壓時的排氣，玻璃鋼管安裝時應將試壓孔朝正上方。允許偏差為+5mm。玻璃鋼管下入溝槽時，不得與槽壁相互碰撞，溝內運輸管道不得擾動天然地基，每根管之間順槽方向錯開0.4m。

4、安裝前徹底清潔管表面、凹槽、膠圈，并將膠圈涂好潤滑劑后由下部且無任何扭曲地放入凹槽內，用手沿圓周檢查整體膠圈密封就位。

5、劃標記點、撞口。以承口的試壓孔中心量取Lx值。在插口兩膠圈中心到插口的標志環方向，均勻劃標記點。采用人工吊鏈撞口方法安裝。將承口慢慢推入插口，待承口端線與標記點重合 。即安裝到位。

6、安裝后用鋼板尺探測標記點到最近密封圈槽外壁的距離。與 L之差控制在±3mm即為合格

（二）玻璃鋼夾砂管道的驗收

1、檢查徑向撓曲值。按照規范要求，玻璃鋼管道安裝完畢24h內，應測試管道的初始徑向撓曲變形，管道不得出現隆起、扁平和其他突變現象。

2、水壓試驗。為了全面檢查管道的安裝質量，按照《給水排水管道工程施工及驗收規范》規定的試驗方法進行試壓，允許滲水量可以按照鋼管的標準執行。
